X-মেরিটান হল একটি শীর্ষস্থানীয় চীন মানের ATC-M1 টেম্প কন্ট্রোলার যার শর্ট-সাইকেল পিআইডি এবং মাইক্রো অবজেক্ট সরবরাহকারীর জন্য ডিজাইন করা হয়েছে। ডিএফবি লেজারের মতো ক্ষুদ্রাকৃতির অপটিক্যাল ডিভাইসের সাথে জড়িত ইঞ্জিনিয়ারিং চ্যালেঞ্জগুলির জন্য অত্যন্ত সীমিত স্থানগুলির মধ্যে সুনির্দিষ্ট তাপ নিয়ন্ত্রণের প্রয়োজন। আমাদের চীন-ভিত্তিক সুবিধায় এই বিশেষ কন্ট্রোলারগুলি তৈরি করে, X-মেরিটান বিশ্বব্যাপী বিকাশকারীদের একটি উচ্চ-পারফরম্যান্স সমাধান সরবরাহ করে যা একটি দ্রুত-প্রতিক্রিয়া নিয়ন্ত্রণ আর্কিটেকচারের সাথে অতি-কম্প্যাক্ট মাত্রার ভারসাম্য বজায় রাখে।

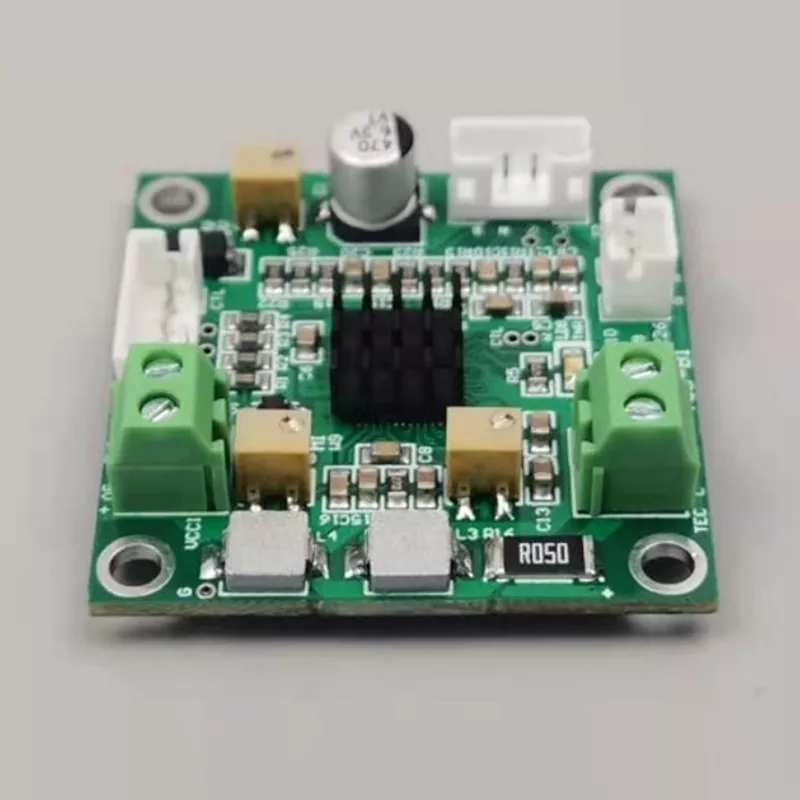

শর্ট-সাইকেল পিআইডি সহ মানের ATC-M1 টেম্প কন্ট্রোলার এবং X-মেরিটান থেকে তৈরি মাইক্রো অবজেক্টের জন্য ডিজাইন করা হল একটি ফ্ল্যাগশিপ থার্মাল ম্যানেজমেন্ট মডিউল যা TO-CAN প্যাকেজ এবং মাইক্রো-ইলেক্ট্রনিক অ্যাসেম্বলির জন্য অপ্টিমাইজ করা হয়েছে। এই নিয়ামকটি তাত্ক্ষণিক সংশোধন প্রদানের জন্য একটি বিশেষ শর্ট-সাইকেল পিআইডি অ্যালগরিদম ব্যবহার করে, যাতে বাহ্যিক ওঠানামা সত্ত্বেও মাইক্রো-স্কেল তাপীয় ভর স্থিতিশীল থাকে। একটি উত্সর্গীকৃত প্রস্তুতকারক হিসাবে, X-মেরিটান ATC-M1 প্রকৌশলী করেছে যাতে অভ্যন্তরীণ স্থান একটি গুরুত্বপূর্ণ সীমাবদ্ধতা, প্রথাগত নিয়ন্ত্রকদের পদচিহ্ন ছাড়াই শিল্প-গ্রেড নির্ভুলতা প্রদান করে এমন সিস্টেমে নিরবিচ্ছিন্নভাবে একীভূত করতে।
| প্যারামিটার | প্রযুক্তিগত প্রয়োজনীয়তা / মান |
| পণ্যের নাম | তাপমাত্রা নিয়ন্ত্রণ প্যানেল |
| মডেল নম্বর | ATC-M1 |
| বোর্ড সরবরাহ ভোল্টেজ (DC) | 3.0V - 5.0V |
| আউটপুট দক্ষতা | প্রায় 80% |
| TEC সর্বোচ্চ ভোল্টেজ | 4.3V (5V সরবরাহে) / 2.5V (3.3V সরবরাহে) |
| TEC সর্বোচ্চ বর্তমান | 2.5A |
| তাপমাত্রা সেন্সর প্রকার | 10K NTC |
| তাপমাত্রা নিয়ন্ত্রণের স্থিতিশীলতা | 0.001 ডিগ্রি সে |
| তাপমাত্রা সেটিং পদ্ধতি | পটেনশিওমিটার বা এনালগ ইনপুট |
| ডিফল্ট তাপমাত্রা নিয়ন্ত্রণ পরিসীমা | +10 থেকে +40 ডিগ্রি সে |
| কারখানার ডিফল্ট তাপমাত্রা সেট করুন | 25 ডিগ্রি সে |
| কারখানার ডিফল্ট সর্বোচ্চ আউটপুট ভোল্টেজ | 2.0V |
| কারখানার ডিফল্ট সর্বোচ্চ আউটপুট বর্তমান | 1.0A |
| সমন্বয় পদ্ধতি | W9 পটেনশিওমিটার |
| অপারেটিং তাপমাত্রা পরিসীমা | -40 থেকে +45 ডিগ্রি সে |
| মাত্রা (L x W) | 34 মিমি x 20 মিমি |
| মোট উচ্চতা | 15.5 মিমি |
| পিনের উচ্চতা | 5.5 মিমি |
শর্ট-সাইকেল পিআইডি অ্যালগরিদম
কন্ট্রোলারে একটি অপ্টিমাইজড ফিডব্যাক লুপ রয়েছে যা কম তাপীয় জড়তা সহ মাইক্রো অবজেক্টের জন্য ডিজাইন করা হয়েছে, দ্রুত স্থিতিশীলতা এবং উচ্চ-ফ্রিকোয়েন্সি সংশোধনমূলক প্রতিক্রিয়া প্রদান করে।
এক্সট্রিম স্পেস সেভিং ডিজাইন
উচ্চ-ঘনত্বের একীকরণের জন্য প্রকৌশলী, ATC-M1 ক্ষুদ্রতম অপটিক্যাল ডিভাইস এবং সেন্সর হাউজিংয়ের সবচেয়ে শক্ত অভ্যন্তরীণ গহ্বরে ফিট করে।
বিজোড় TO-CAN ইন্টিগ্রেশন
সঠিক তরঙ্গদৈর্ঘ্য স্থিতিশীলতা নিশ্চিত করে, সমন্বিত কুলার এবং প্রোব সহ DFB লেজার এবং TO-CAN প্যাকেজগুলি পরিচালনা করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
উচ্চ-দক্ষতা তাপ আউটপুট
ছোট আকার থাকা সত্ত্বেও, ATC-M1 মাইক্রো-কুলারগুলিতে ধারাবাহিক শক্তি সরবরাহ করে, সংবেদনশীল সেমিকন্ডাক্টর জংশনগুলির জন্য একটি স্থিতিশীল তাপীয় পরিবেশ বজায় রাখে।
শিল্প-গ্রেড নির্ভরযোগ্যতা
আমাদের ISO- সম্মতিযুক্ত কারখানায় তৈরি, প্রতিটি ইউনিট টেলিযোগাযোগ এবং মহাকাশ সেন্সিংয়ের চাহিদাপূর্ণ পরিবেশ সহ্য করতে পারে তা নিশ্চিত করার জন্য কঠোর পরীক্ষার মধ্য দিয়ে যায়।
আমাদের শর্ট-সাইকেল পিআইডি সহ ATC-M1 টেম্প কন্ট্রোলার এবং মাইক্রো অবজেক্টের জন্য ডিজাইন করা এখন নিম্নলিখিত ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়:
DFB লেজার ডায়োড স্ট্যাবিলাইজেশন: ATC-M1 উচ্চ-গতির অপটিক্যাল ফাইবার কমিউনিকেশন মডিউলে ফ্রিকোয়েন্সি ড্রিফ্ট প্রতিরোধ করার জন্য প্রয়োজনীয় সুনির্দিষ্ট, শর্ট-সাইকেল ফিডব্যাক প্রদান করে।
TO-CAN প্যাকেজ তাপ ব্যবস্থাপনা: সীমিত তাপ ভর সহ ক্ষুদ্রাকার TO-টাইপ ধাতব ক্যানে রাখা অর্ধপরিবাহী উপাদানগুলিকে শীতল ও পর্যবেক্ষণের জন্য আদর্শ।
মাইক্রো-অপটিক্যাল সেন্সিং: একটি শিলা-স্থির অপারেটিং তাপমাত্রা বজায় রেখে কমপ্যাক্ট ইনফ্রারেড সেন্সর এবং আণবিক ডিটেক্টরের নির্ভুলতা নিশ্চিত করে।
প্রশ্ন: শর্ট-সাইকেল পিআইডি সহ ATC-M1 টেম্প কন্ট্রোলারের জন্য কেন "শর্ট-সাইকেল পিআইডি" গুরুত্বপূর্ণ এবং মাইক্রো অবজেক্টের জন্য ডিজাইন করা হয়েছে?
উত্তর: মাইক্রো বস্তু বৃহত্তর সিস্টেমের তুলনায় অনেক দ্রুত তাপ এবং ঠান্ডা হয়। শর্ট-সাইকেল পিআইডি কন্ট্রোলারকে উচ্চতর ফ্রিকোয়েন্সিতে তার আউটপুট আপডেট করতে দেয়, তাপমাত্রা "ওভারশুট" প্রতিরোধ করে যা প্রায়শই স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল কন্ট্রোলারের সাথে ঘটে।
প্রশ্ন: ATC-M1 কি বিদ্যমান ক্ষুদ্রাকৃতির অপটিক্যাল সিস্টেমে ফিট হতে পারে?
উঃ হ্যাঁ। শর্ট-সাইকেল পিআইডি সহ ATC-M1 টেম্প কন্ট্রোলার এবং মাইক্রো অবজেক্টের জন্য ডিজাইন করা আমাদের সবচেয়ে কমপ্যাক্ট ডিজাইনগুলির মধ্যে একটি, বিশেষত এমন সিস্টেমের জন্য তৈরি করা হয়েছে যেখানে স্থান একটি জটিল বাধা, যেমন ইন্টিগ্রেটেড ফোটোনিক্স এবং পোর্টেবল ডায়াগনস্টিক টুলস।
প্রশ্ন: এক্স-মেরিটান কি প্রাথমিক সিস্টেম ইন্টিগ্রেশনের জন্য প্রযুক্তিগত সহায়তা প্রদান করে?
উত্তরঃ একেবারেই। ATC-M1 আপনার নির্দিষ্ট হার্ডওয়্যার ডিজাইনের মধ্যে সর্বোত্তমভাবে পারফর্ম করছে তা নিশ্চিত করতে আমাদের বিশেষজ্ঞদের দল দ্রুত এবং কার্যকর সমাধান প্রদানের জন্য হাতে রয়েছে, বিক্রয়োত্তর ব্যাপক সহায়তা প্রদান করে।
1. ব্যবসায়ীদের বিপরীতে, X-মেরিটান চীনে নিজস্ব বিশেষায়িত কারখানা পরিচালনা করে। আমরা ATC-M1-এর প্রতিটি উপাদানের সম্পূর্ণ ট্রেসেবিলিটি বজায় রাখি, যাতে PCB স্তর থেকে প্রতিটি ইউনিটে শিল্প-গ্রেড নির্ভরযোগ্যতা তৈরি করা হয়।
2. আমরা শুধু বোর্ড বিক্রি করি না; আমাদের দলে এমন অ্যাপ্লিকেশন ইঞ্জিনিয়ার রয়েছে যারা সরাসরি DFB লেজার এবং TO-CAN ইন্টিগ্রেশন প্রকল্পে কাজ করেছেন। আমরা আপনার মাইক্রো-অবজেক্টের জন্য তাপীয় প্রতিরোধের মিল এবং পিআইডি পরামিতি প্রাক-সেটিং সম্পর্কে নির্দিষ্ট পরামর্শ প্রদান করি।
3. আমাদের কন্ট্রোলাররা ইতিমধ্যেই হাই-স্টেকের পরিবেশে মোতায়েন করা হয়েছে, যার মধ্যে রয়েছে অপটিক্যাল ফাইবার কমিউনিকেশন এবং মেডিক্যাল ডায়াগনস্টিকস, যেখানে 0.1°C ড্রিফ্ট সিস্টেমের ব্যর্থতার কারণ হতে পারে।
4. আমরা মাইক্রো-ইলেক্ট্রনিক ডিভাইসের জন্য R&D-এর দ্রুত গতির প্রকৃতি বুঝতে পারি। আমরা ATC-M1-এর জন্য রেডি-টু-শিপ স্টক বজায় রাখি যাতে আপনার তাৎক্ষণিক পরীক্ষা এবং যাচাইকরণের প্রয়োজনীয়তাগুলিকে সমর্থন করা যায়, বিস্তারিত প্রযুক্তিগত ডেটা শীট দ্বারা সমর্থিত।
5. বছরের পর বছর উৎপাদন এবং সহযোগিতার অভিজ্ঞতার সাথে, X-মেরিটান নিশ্চিত করে যে সমস্ত পণ্য বিশ্ব বাজারের জন্য প্রয়োজনীয় শিল্প মান পূরণ করে, আন্তর্জাতিক নির্মাতাদের জন্য একটি নির্ভরযোগ্য সরবরাহ চেইন প্রদান করে।
